困難

兩帶電粒子 $X$ (質量 $m_\text{X}$) 和 $Y$ (質量 $m_\text{Y}$) 進入一指出紙面的勻強磁場區域，如圖所示。$X$ 和 $Y$ 有相同的速率和電荷，於紙平面沿下圖所示路徑移動。

$X$ 和 $Y$ 所帶的電荷為

以下哪項有關核裂變的敘述正確？

質量為 $m$ 的方塊置於質量為 $M$ 的楔上，如圖所示。這系統保持靜止。地面對楔的法向作用力是多少 ？

質量為 $2\ \text{kg}$ 的物體初始時以 $1\ \text{m s}^{-1}$ 的速度運動，線圖顯示一作用於物體的力 $F$ 跟時間 $t$ 的變化。該力與物體速度的方向相同。求物體在 $t=3\ \text{s}$ 時的速率。

在一水平地面上，一方塊如圖示裝有一光滑的輕滑輪，穿過滑輪的一條不能伸長的水平輕繩有一端固定於牆上。一人在繩的另一端水平施力 $30\ \text{N}$ 拉動了 $4\ \text{m}$ 距離。如果地面對方塊的摩擦力為 $10\ \text{N}$，求該人所作的功。

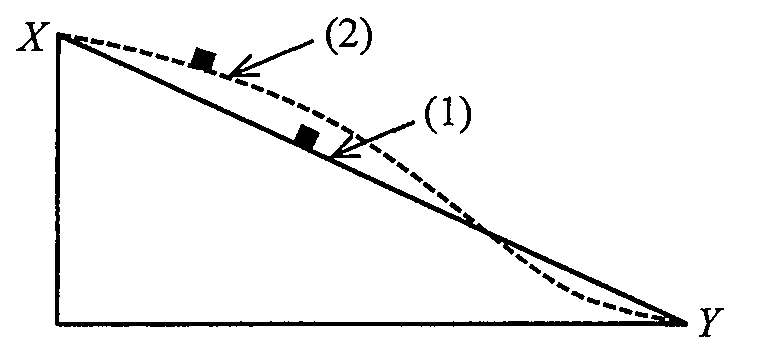

在下圖中，於豎直面上的筆直路徑 (1) 和彎曲路徑 (2) 皆光滑，一小方塊分別沿兩路徑自 $X$ 從靜止滑下至 $Y$。

以下哪項有關方塊在 $Y$ 的速率和到達 $Y$ 所需的時間是正確的 ？空氣阻力可忽略不計。

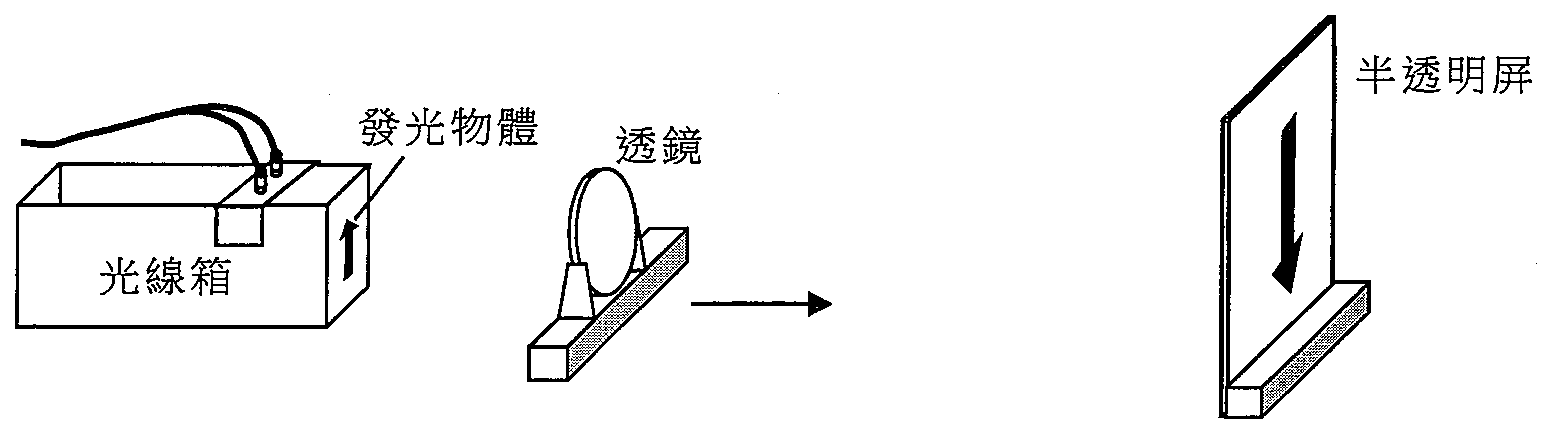

在以下裝置中，發光物體與半透明屏的間距固定。將一透鏡如圖所示從物體移向屏。

第一個清晰的像如圖示為倒置的，而其長度為 $9\ \text{cm}$。繼續將透鏡移向屏，第二個清晰的像的長度則為 $1\ \text{cm}$。以下哪項敘述正確 ？

一質量為 $m$ 帶正電荷的球 $X$，以尼龍線從一固定點 $O$ 懸掛。另一帶負電荷的球 $Y$ 在一絕緣棒末端，並如圖示放到不同的位置。$O$、$X$ 和 $Y$ 處同一豎直面。

在哪情況中 $X$ 能如圖所示保持靜止 ？

兩個點正電荷 $+Q$ 固定如上圖所示。$MN$ 為兩電荷連線的垂直平分線。哪一線圖正確顯示線 $MN$ 上電場強度 $E$ 跟由 $M$ 的距離 $r$ 的變化 ？

A.

B.

C.

D.

圖示一簡單發電機的結構。以下哪項敘述是正確的 ？
