物理 · 共 48 題 · 點擊選項即時核對答案

只看錯題本頁已答 0 / 10
11.

一方塊沿一粗糙斜面以恆速向下滑動，如圖所示。哪一箭矢顯示斜面對方塊所施合力的方向？空氣阻力可忽略不計。

A.

方塊沿粗糙斜面以恆速向下滑動：箭矢由斜面上的方塊斜向右上方

B.

方塊沿粗糙斜面以恆速向下滑動：箭矢由方塊垂直於斜面向上

C.

方塊沿粗糙斜面以恆速向下滑動：箭矢沿斜面向上

D.

方塊沿粗糙斜面以恆速向下滑動：箭矢由方塊垂直向上
12.

潛艇是用超聲波來偵測海中的障礙物，而不是微波。這是由於

13.

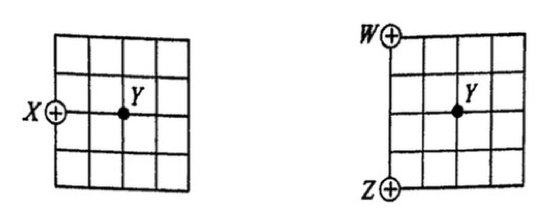

當一點電荷 +Q+Q 如圖所示置於 XX，在 YY 的電場強度為 E0E_0。

兩個相同的 4×4 方格圖。左圖：電荷 +Q 在左邊緣的 X 點，Y 點在 X 右方兩格的同一行。右圖：電荷 +Q 分別在左上角的 W 點和左下角的 Z 點，Y 點在 W 右方兩格、下方兩格

如果於 WW 和 ZZ 分別放置一點電荷 +Q+Q，在 YY 的電場強度會是多少？ 註：sin⁡45∘=cos⁡45∘=22\sin45^\circ=\cos45^\circ=\dfrac{\sqrt{2}}{2}

14.

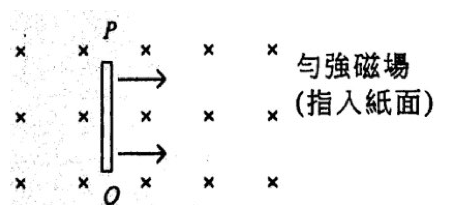

如圖所示，當一銅棒 PQPQ 以恆速度在一勻強磁場內運動，棒的兩端會感生一電動勢。

一垂直的銅棒 PQ（P 在上、Q 在下）以恆速度向右在指入紙面的勻強磁場（以交叉符號表示）內運動

以下哪項敘述正確？

(1)感生電動勢的量值取決於棒的長度。
(2)棒 PQPQ 猶如一電池般提供一電動勢，而 PP 為其正極。
(3)有一力作用於棒並跟其運動對抗。
15.

圖示一對量值恆定的力 PP 垂直施於剪刀的手柄，以剪切物件。

剪刀圖，標示手柄、支點、剪切點 X（較近支點）、剪切點 Y（近刀尖）及被剪切的物件（在 X）；力 P 垂直施於手柄

當剪刀閉合時，以下哪一線圖最能顯示於剪切點產生的力 FF 從 XX 至 YY 的變化 ？

A.

F 由 X 至 Y 的線圖：水平直線（恆定）

B.

F 由 X 至 Y 的線圖：遞減的直線

C.

F 由 X 至 Y 的線圖：遞增曲線，近 Y 處急升

D.

F 由 X 至 Y 的線圖：遞減曲線，近 X 處急降，其後漸趨平緩
16.

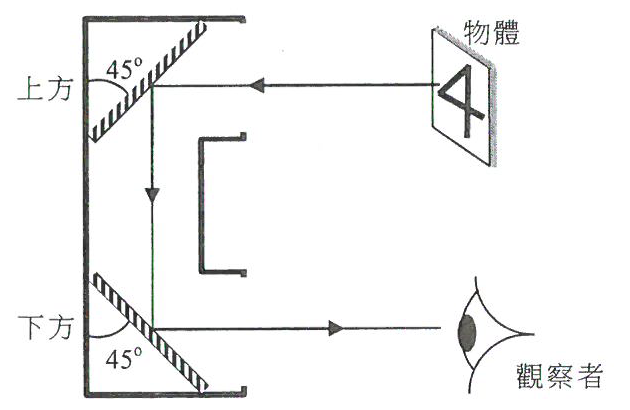

圖示一學生所設計的潛望鏡，並用以觀察一物體。

潛望鏡：上方和下方各有一塊 45° 的鏡；物體（右方卡片上的數字 4）發出的光線進入上方的鏡，向下行進，經下方的鏡反射後到達觀察者的眼睛

以下哪個是觀察者所看到的像 ？

A.

選項 A 的數字 4 圖像

B.

選項 B 的數字 4 圖像

C.

選項 C 的數字 4 圖像

D.

選項 D 的數字 4 圖像
17.

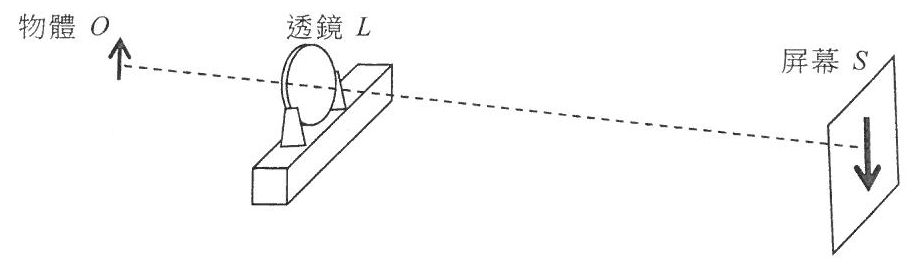

圖示一物體 OO 經凸透鏡 LL 於屏幕 SS 形成一放大而清晰的像。

左方為物體 O（向上箭頭），中間為置於支架上的凸透鏡 L，右方屏幕 S 上有放大的倒像（向下箭頭）

下列哪項可使屏幕上形成一縮小而清晰的像 ？

(1)保持 OO 和 LL 的位置不變，將 SS 適當地移近 LL。
(2)保持 LL 和 SS 的位置不變，將 OO 適當地移離 LL。
(3)保持 OO 和 SS 的位置不變，將 LL 適當地移近 SS。
18.

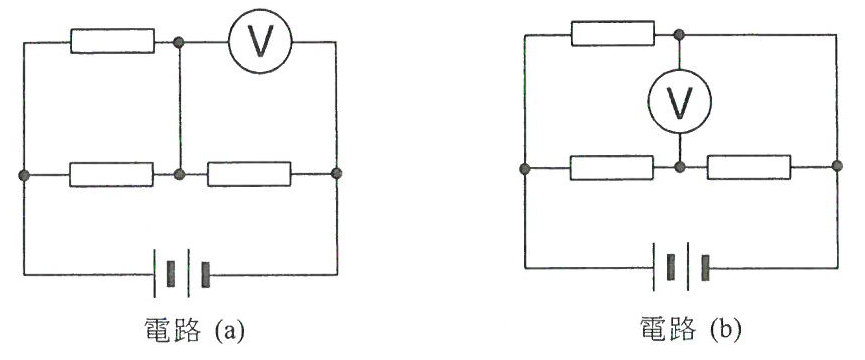

三個相同的電阻器、一內阻可忽略的電池組以及一理想的伏特計，分別連接成電路 (a) 和電路 (b)。

電路 (a) 和電路 (b)：各有三個相同的電阻器、一個電池組和一個伏特計，伏特計在兩個電路中的接法不同

已知電路 (a) 中伏特計的讀數為 8 V8\ \text{V}，電路 (b) 中伏特計的讀數為多少 ？

19.

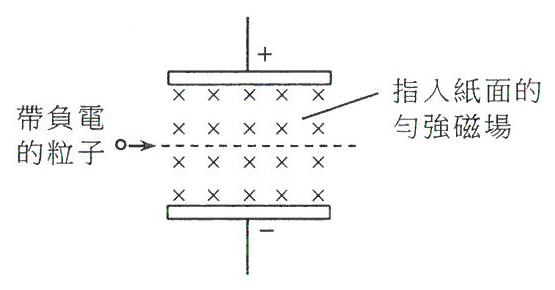

兩塊水平平行金屬板，上板為正 (+)、下板為負 (-)，板間有指入紙面的勻強磁場（叉號）；一帶負電的粒子沿虛線中線由左方進入

圖示區域中設有一勻強電場和一勻強磁場，而跨兩平行金屬板的電勢差構成該電場。一帶負電的粒子穿過該區域而沒有偏轉。下列哪項改變可令該帶電粒子向下偏轉 ？重力的影響可忽略不計。

(1)增加兩板之間的電勢差
(2)增加粒子所帶電荷的量值
(3)增加粒子進入該區域的速率
20.

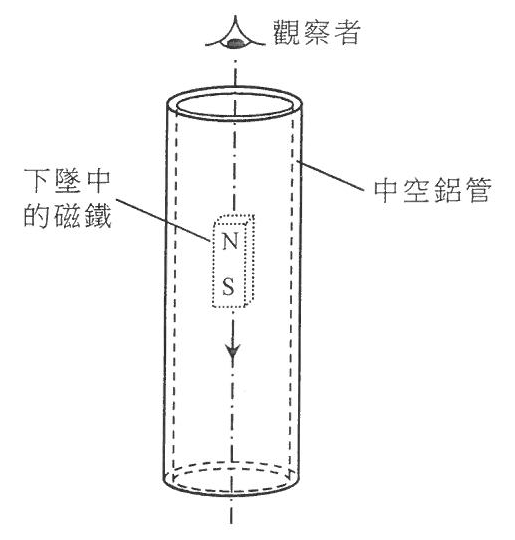

豎直的中空鋁管，觀察者從上方向下觀看；一細小磁鐵（上為 N 極、下為 S 極）沿鋁管軸線下墜

圖示一細小的強磁鐵下墜穿過一中空鋁管，會感生渦電流。就一從上方觀看的觀察者而言，下列哪項正確描述在鋁管所感生電流的方向 ？
