物理電和磁 DSE 選擇題（第 2 頁）

11.

一電器以穩定的 $60\ \text{mA}$ 直流電充電 30 分鐘。求充電期間通過該電器的電子數目。

12.

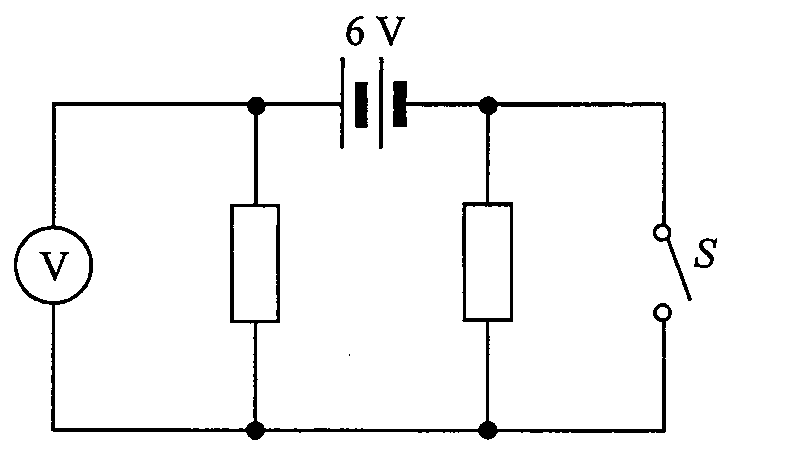

在上面的電路中，電阻器相同而 $6\ \text{V}$ 電池組的內阻可忽略。以下哪項為伏特計於 (1) $S$ 斷開和 (2) $S$ 閉合時的讀數？

13.

下圖的三條平行導線依圖示方向載電流。

如果其中一條導線所受合磁力為零，該導線

14.

圖示一簡單發電機的結構。以下哪項敘述是正確的？

(1)在圖示一刻，線圈的

AB

邊所受磁力為向上。

(2)每當線圈經過其豎直位置，換向器會令線圈中的電流方向逆轉。

(3)通過負荷的電流為不穩定的直流電。

15.

帶電粒子 $P$ 和 $Q$ 在相互垂直的勻強電場和勻強磁場區域中運動，如圖所示。

如果兩粒子都沒有被場偏折，以下哪項敘述必定正確？重力的影響可忽略。

(1)兩者都帶正電荷。

(2)兩者以同一速度運動。

(3)兩者的荷質比相同。

16.

將下列各項分別接駁相同的電阻器，就其所提供的功率從小至大排序。

(1)一峰值電壓為

2\ \text{V}

的

100\ \text{Hz}

正弦交流電

(2)一方均根電壓為

2\ \text{V}

的

50\ \text{Hz}

正弦交流電

(3)一電壓為

1.5\ \text{V}

的穩定直流電

17.

以下哪項有關 X 射線的敘述不正確？

18.

三個相同的孤立金屬球 $X$ 、 $Y$ 和 $Z$ 分別帶電荷 $+2Q$ 、 $-4Q$ 和 $+5Q$ 。先讓 $Y$ 跟 $X$ 接觸，然後將 $Y$ 移往接觸 $Z$ 。當 $Y$ 和 $Z$ 分開，求各球所帶的電荷。

19.

當一點電荷 $+Q$ 如圖所示置於 $X$ ，在 $Y$ 的電場強度為 $E_0$ 。

如果於 $W$ 和 $Z$ 分別放置一點電荷 $+Q$ ，在 $Y$ 的電場強度會是多少？註： $\sin45^\circ=\cos45^\circ=\dfrac{\sqrt{2}}{2}$

20.

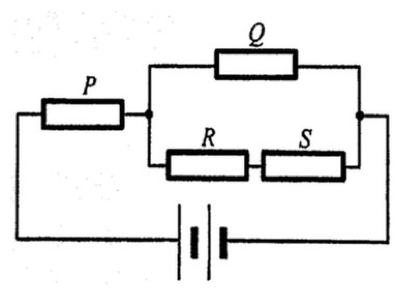

四個相同的電阻器 $P$ 、 $Q$ 、 $R$ 和 $S$ 連接一內阻可忽略的電池組，如圖所示。

如果 $R$ 耗散 $1\ \text{W}$ 的功率，求電池組的總輸出功率。
