11.

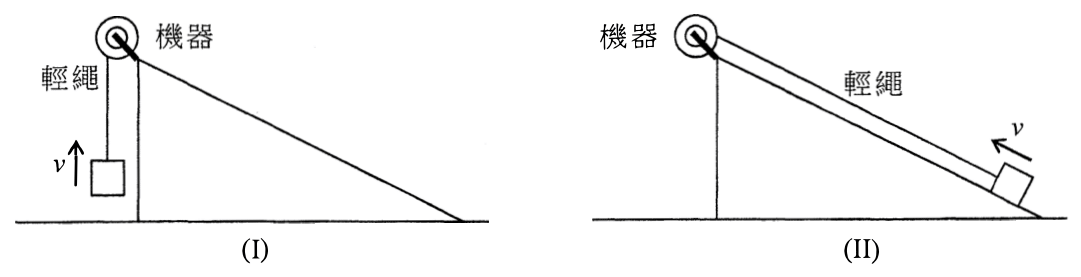

一部機器裝置於光滑斜板的頂點上。現利用該機器以 (I) 和 (II) 兩種方法將一方塊從地面提升至斜板的頂點。

(I) 以勻速率 vv 將方塊豎直拉起。 (II) 以相同的勻速率 vv 將方塊沿斜板拉上。

兩幅圖：(I) 斜板頂點的機器以輕繩將方塊豎直向上拉起，速率為 v；(II) 機器以輕繩將方塊沿斜板拉上，速率為 v

比較兩種方法，以下哪項/哪些描述正確 ？

(1)繩子的張力相同。
(2)機器的平均輸出功率相同。
(3)機器對方塊的作功相同。
12.

如圖所示，「泡泡足球」的球員穿上充滿空氣的塑膠「泡泡」。

「泡泡足球」球員的照片：球員上半身穿着充氣的大型透明塑膠泡泡，地上有一個足球

下列哪項描述最能解釋為什麼泡泡能減輕撞擊時受傷的機會 ？

13.

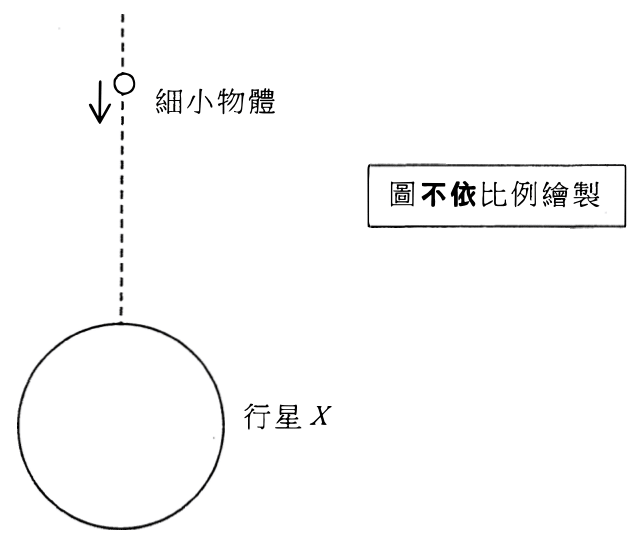

將一細小物體於距離行星 XX 甚遠的一點從靜止釋放，物體開始移向 XX。XX 沒有大氣層。忽略其他天體的影響。

細小物體位於行星 X（圓形）正上方甚遠處，虛線豎直向下指向 X，並有箭頭；註：圖不依比例繪製

下列哪一個線圖最能顯示該物體撞擊 XX 前其速度 vv 隨時間 tt 的變化 ？

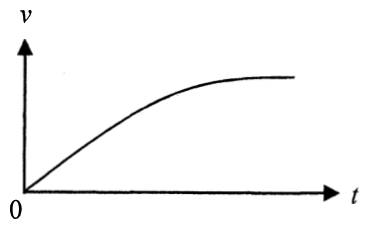

A.

v-t 線圖：v 上升，斜率漸減並趨向水平

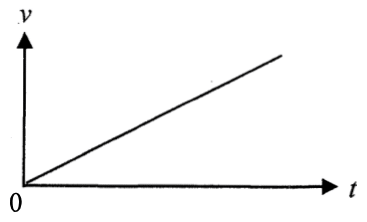

B.

v-t 線圖：通過原點的直線

C.

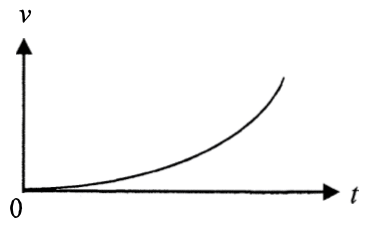

v-t 線圖：v 上升，斜率漸增（曲線愈來愈陡）

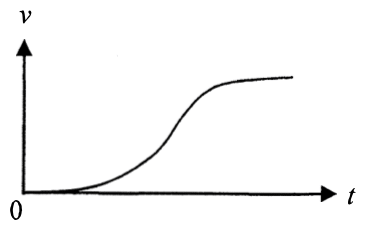

D.

v-t 線圖：v 起初緩慢上升，中段急升，其後趨向水平（S 形）
14.

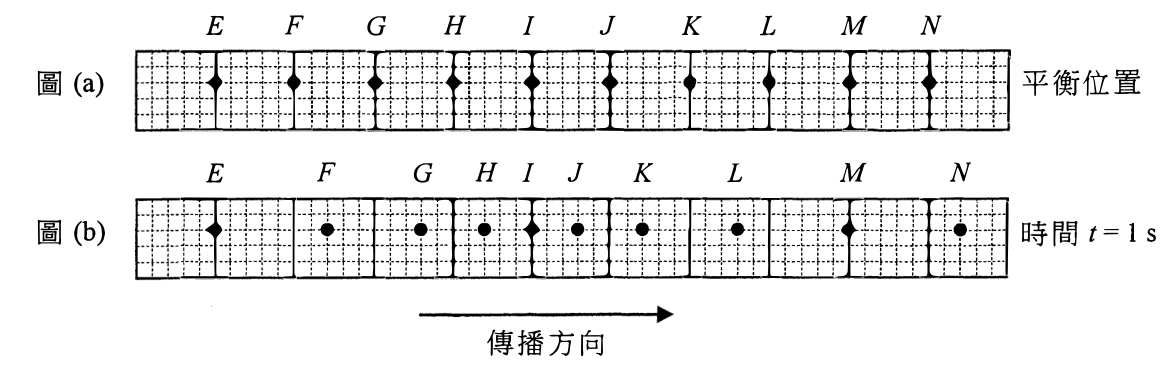

圖 (a) 顯示一介質內粒子 EE 至 NN 的平衡位置。於時間 t=0t=0 時，一縱波開始由左向右傳播。圖 (b) 顯示於時間 t=1 st=1\ \text{s} 時各粒子的位置。

圖 (a)：粒子 E 至 N 在方格上等距的平衡位置。圖 (b)：t = 1 s 時各粒子的位置，G、H、I、J、K 靠得很近；傳播方向向右

下列哪項描述必定正確 ？

15.

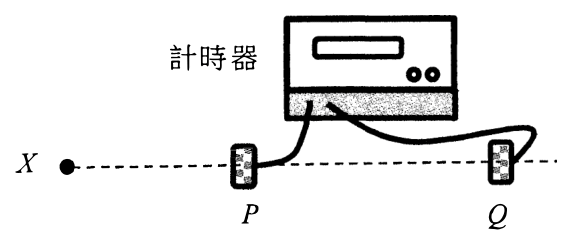

圖示一實驗裝置以量度聲音在空氣中的速率。PP 和 QQ 為兩個接至計時器的微音器。於 XX 產生一聲音。當 PP 接收到該聲音時，開始計時；而 QQ 接收到該聲音時，終止計時。計時器顯示聲音由 PP 傳播到 QQ 所需的時間。利用 PQPQ 的距離和顯示的時間可計算聲速。

虛線直線上有一點 X，直線上較遠處有微音器 P 和 Q，兩者均接至計時器

下列哪項描述不正確 ？

16.

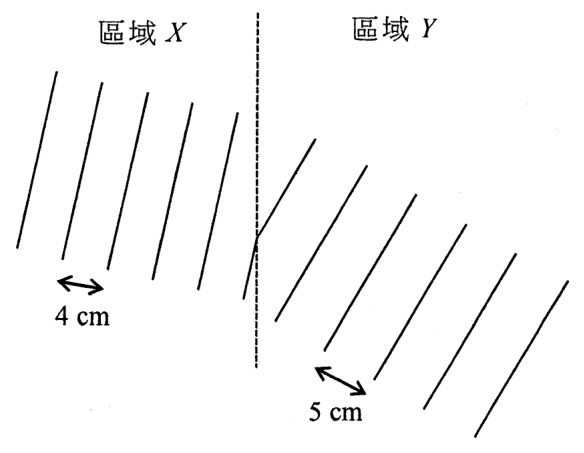

如圖所示，平面水波從區域 XX 向區域 YY 傳播。水波在區域 XX 和 YY 的波長分別為 4 cm4\ \text{cm} 和 5 cm5\ \text{cm}。

平面水波波前越過虛線邊界，由區域 X（波長 4 cm）進入區域 Y（波長 5 cm），波前在邊界處改變方向

下列哪項描述正確 ？

17.

在下列哪些情況中，波的傳播方向必定會改變 ？

(1)波被障礙物反射。
(2)波從一個介質進入另一個介質。
(3)波通過一個比波長狹小的狹縫。
18.

從兩種不同的樂器產生相同音調和響度的樂音，人耳能分辨兩樂音的差異是因為它們有不同的

19.

將物體放置於一凹透鏡前 30 cm30\ \text{cm}，在距離透鏡 20 cm20\ \text{cm} 處成像。若以相同焦距的凸透鏡代替該凹透鏡，而物距保持不變，下列哪項有關成像的描述是正確的 ？

像的性質像距
實像20 cm20\ \text{cm}
實像60 cm60\ \text{cm}
虛像20 cm20\ \text{cm}
虛像60 cm60\ \text{cm}
20.

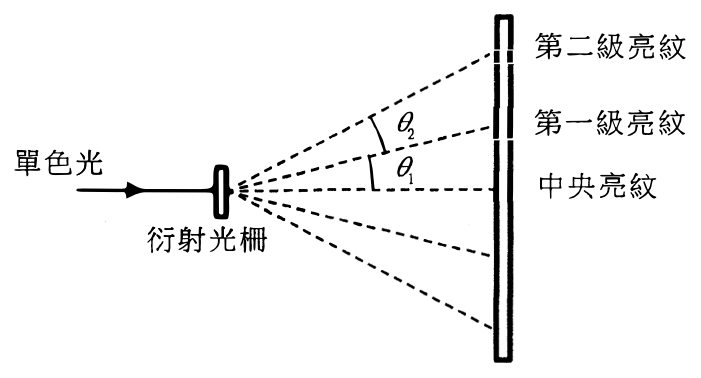

下圖展示當單色光穿過衍射光柵時產生的其中一些亮紋。

單色光穿過衍射光柵射向屏幕；虛線指向中央亮紋、第一級亮紋（與中央線夾角為 θ1）和第二級亮紋（θ2 為第一級與第二級虛線的夾角）

以下哪項/哪些正確 ？

(1)θ1=θ2\theta_1=\theta_2
(2)若 θ1=20∘\theta_1=20^\circ，亮紋的最大級別為 4。
(3)若實驗在水中而非在空氣中進行，θ1\theta_1 會變小。
