2017 年

若聲音在水中的速率是 $x$ 而光在水中的速率是 $y$，下列哪項正確 ？

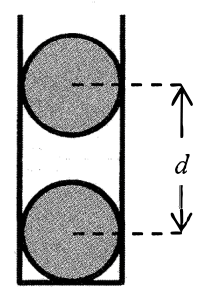

如圖所示，將兩個質量同樣為 $m$ 的帶電導體球放置於豎直的塑膠圓筒中，圓筒內壁光滑。兩球相距 $d$ 並保持平衡。

下列哪項/哪些描述必定正確 ？

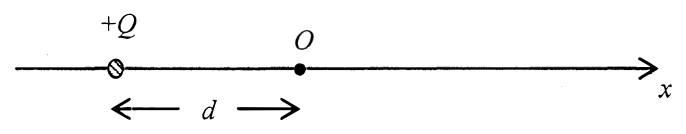

如圖所示，將點電荷 $+Q$ 放置於與原點 $O$ 距離為 $d$ 的位置。

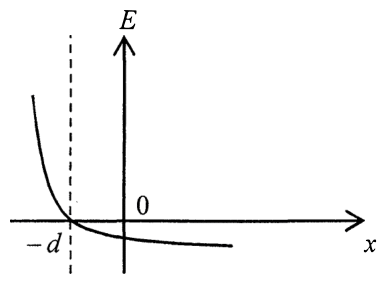

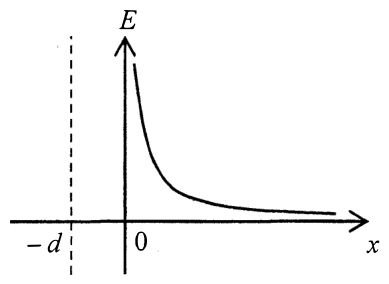

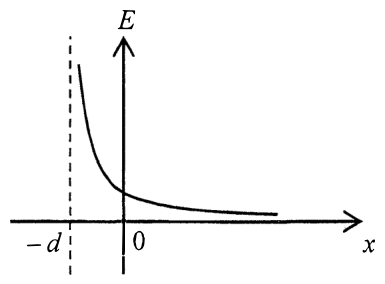

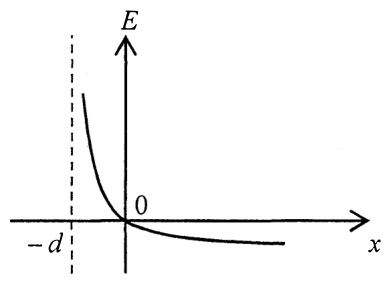

下列哪一個線圖最能展示電場強度 $E$ 沿 $x$-軸的變化 ？ (設指向右方的電場為正。)

A.

B.

C.

D.

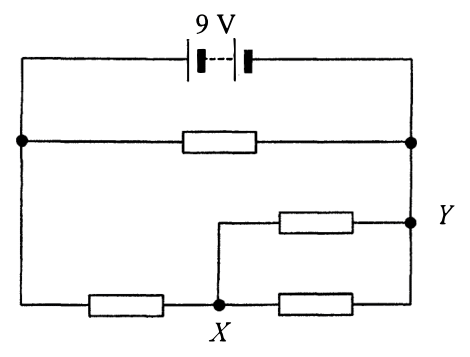

電路中的所有電阻器相同。電池組的內阻可以忽略不計。

$X$ 和 $Y$ 之間的電勢差是多少 ？

下列哪項有關使用保險絲的描述是正確的 ？

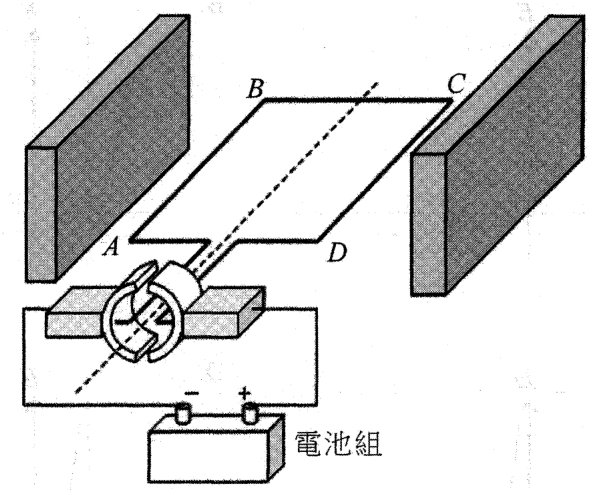

圖示一個簡單的直流電動機，線圈 $ABCD$ 安裝在兩塊平板形磁鐵的磁極之間。

下列哪項描述正確 ？

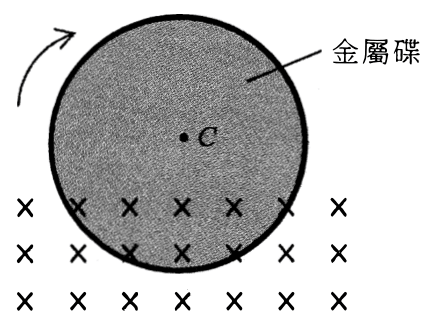

一金屬碟繞其中心 $C$ 以恆速率轉動。如圖所示，金屬碟的一部分置於一勻強磁場內，磁場指入紙面。渦電流在金屬碟中流動。

下列哪項轉變之後，渦電流會增加 ？

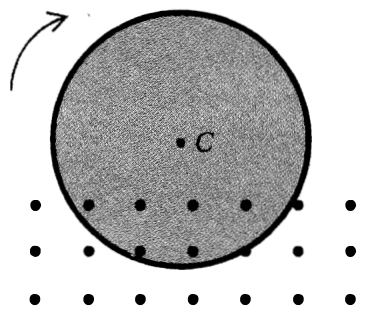

A. 逆轉磁場的方向

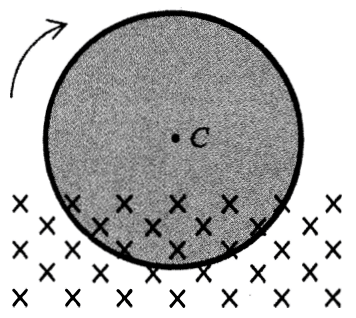

B. 增強磁場的強度

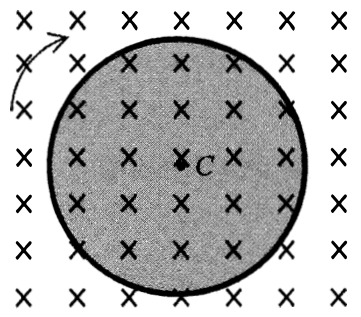

C. 將磁場施於整個金屬碟

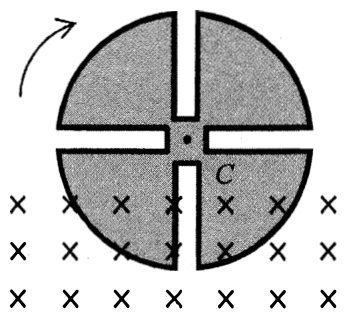

D. 在金屬碟上切出數個狹縫

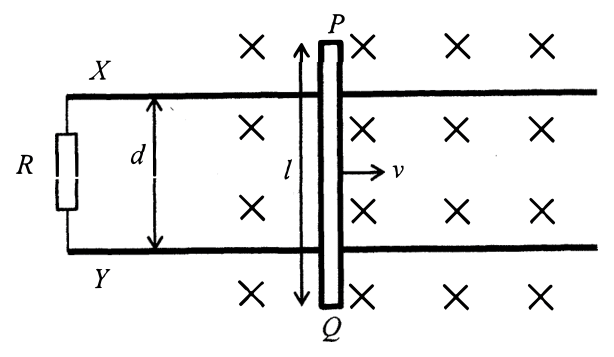

長度為 $l$ 的金屬棒 $PQ$ 放置於平滑的金屬路軌 $X$ 和 $Y$ 之上，在磁場強度為 $B$、指入紙面的勻強磁場內以恆速率 $v$ 移動。如圖所示，金屬路軌 $X$ 和 $Y$ 相距 $d$，並接至一電阻為 $R$ 的電阻器。

下列哪項有關感生電流的描述是正確的 ？

一個電阻為 $100\ \Omega$ 的發熱器與市電電源連接。市電電源的方均根電壓為 $110\ \text{V}$。下列哪些描述正確 ？

某變壓器的輸入端接至 $220\ \text{V}$ 市電電源。十個相同的燈泡並聯連接至該變壓器的輸出端，所有燈泡均以其額定值「$3\ \text{V}$，$1.5\ \text{W}$」運作。若該變壓器的效率為 $70\%$，市電電源的輸出電流是多少 ？
