波動

上圖為一以速率 $10\ \text{m s}^{-1}$ 傳播的行波的位移-距離線圖。這波的週期為多少？

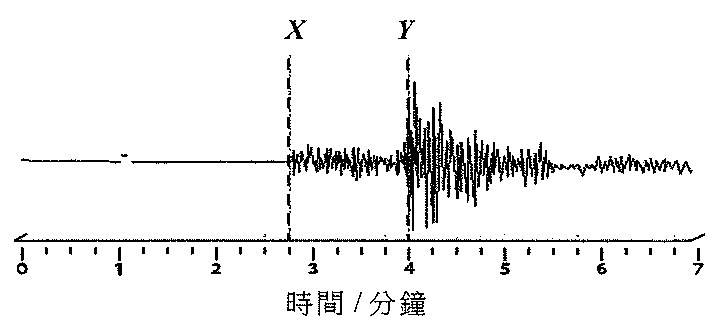

地震所產生的 P-波(縱波)和 S-波(橫波)，分別以 $7.0\ \text{km s}^{-1}$ 和 $4.0\ \text{km s}^{-1}$ 的速率傳播。在某天，一地震監測儀錄得一次淺層地震的 P-波和 S-波(如下圖所示)，而地震震央與監測儀的距離為 $D$。

以下哪項推論正確？

圖示一光線穿過介質 $W$、$X$、$Y$ 和 $Z$ 之間的水平分界面。在 $W$ 的光線與從 $X$ 進入了 $Y$ 的光線平行，而在 $Y$ 和 $Z$ 之間的分界面則發生全內反射。

哪個介質的折射率最高？

在楊氏雙縫實驗中，所用單色光的波長為 $\lambda$ 而縫距為 $a$。屏幕距離雙縫 $1.8\ \text{m}$，在屏幕上連續五條亮紋的間距為 $4.0\ \text{mm}$，下列哪一關係式是正確的？

以衍射光柵觀察一氣體放電管所發出的 $\alpha$ ($656\ \text{nm}$) 和 $\beta$ ($486\ \text{nm}$) 譜線。以下哪圖最能代表觀察所得的圖樣？

A.

B.

C.

D.

兩個在 y-軸上相距 $1.00\ \text{m}$ 的揚聲器發出同相的相干聲波。沿 x-軸移動的微音器只偵測到一個極大，如圖所示在 $0.53\ \text{m}$ 的距離。求該聲波的波長。

一物體透過單一透鏡所產生的虛像

光線圖顯示兩平行光線通過透鏡 $L$ 的折射。$L$ 的類型和焦距為何？

在地球表面測量來自外太空的電磁波，不同波長的電磁波被大氣吸收的百分率如下所示。

根據這吸收線圖，判斷以下哪項敘述正確。

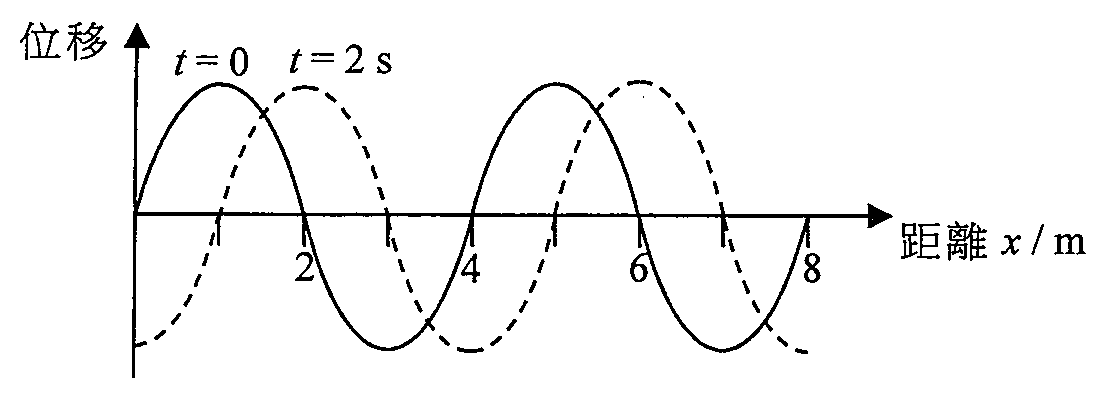

圖示為一向右傳播的波分別於時間 $t=0$ 和 $t=2\ \text{s}$ 的位移-距離線圖。

以下哪些有關這波的敘述正確 ？
